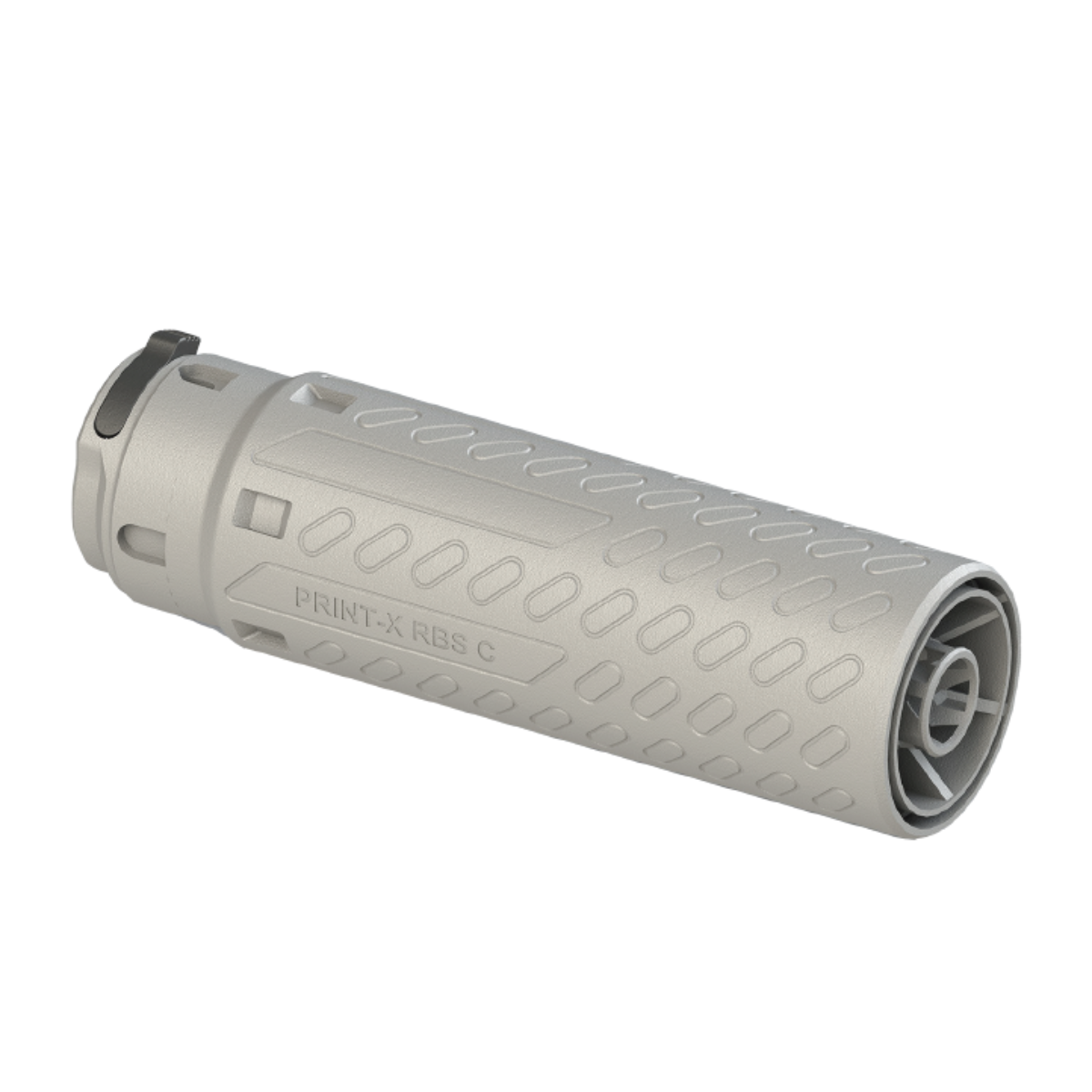

Tłumik dźwięku B&T PRINT-X RBS Compact Inconel QDM .223 Rem / 5,56 mm

B&T PRINT-X RBS Compact Inconel QDM to kompaktowy tłumik dźwięku szwajcarskiego producenta Brügger & Thomet, przeznaczony do kompatybilnej broni palnej w kalibrze .223 Rem / 5,56 × 45 mm. Konstrukcja należy do rodziny PRINT-X RBS, wykorzystującej zaawansowaną technologię wytwarzania addytywnego oraz system ograniczania ciśnienia wstecznego Reduced Backpressure System (RBS).

Tłumik wykonano z wysokowytrzymałego stopu niklowego Inconel 718, charakteryzującego się odpornością na wysokie temperatury, korozję i obciążenia mechaniczne. Technologia druku 3D z metalu umożliwia wykonanie złożonej geometrii kanałów wewnętrznych, odpowiadających za kontrolowanie przepływu gazów prochowych.

Model wyposażono w system szybkiego montażu QDM (Quick Detachment Mount), przeznaczony do współpracy z odpowiednimi urządzeniami wylotowymi B&T. Kompaktowa konstrukcja ogranicza gabaryty tłumika, zachowując rozwiązania charakterystyczne dla serii PRINT-X RBS.

Najważniejsze cechy i funkcjonalności

• Kaliber .223 Rem / 5,56 × 45 mm – tłumik przeznaczony do kompatybilnej broni palnej wykorzystującej amunicję tego kalibru.

• Technologia RBS (Reduced Backpressure System) – konstrukcja ograniczająca ciśnienie wsteczne gazów prochowych i jego wpływ na pracę mechanizmu broni.

• Konstrukcja PRINT-X – zaawansowana geometria wewnętrzna wykonywana z wykorzystaniem technologii druku 3D z metalu.

• Inconel 718 – wysokowytrzymały stop niklowy odporny na podwyższone temperatury, korozję i obciążenia mechaniczne.

• Bezspawowa konstrukcja korpusu – technologia wytwarzania addytywnego pozwala ograniczyć konieczność stosowania tradycyjnych połączeń spawanych.

• System szybkiego montażu QDM – rozwiązanie umożliwiające mocowanie tłumika na odpowiednich urządzeniach wylotowych B&T.

• Ograniczenie ciśnienia wstecznego – technologia RBS została opracowana w celu zmniejszenia ilości gazów kierowanych z powrotem do układu broni.

• Redukcja huku wystrzału – wewnętrzna konstrukcja tłumika ogranicza intensywność impulsu akustycznego powstającego podczas strzelania.

• Ograniczenie błysku wylotowego – konstrukcja wpływa na rozprężanie i rozpraszanie gorących gazów prochowych.

• Kompaktowa wersja Compact – wariant zaprojektowany z myślą o ograniczeniu gabarytów urządzenia.

• Zaawansowana geometria kanałów gazowych – rozwiązanie umożliwiające kontrolowanie przepływu gazów wewnątrz tłumika.

• Wykończenie Bead Blasted – matowa powierzchnia uzyskana w procesie obróbki strumieniowo-ściernej.

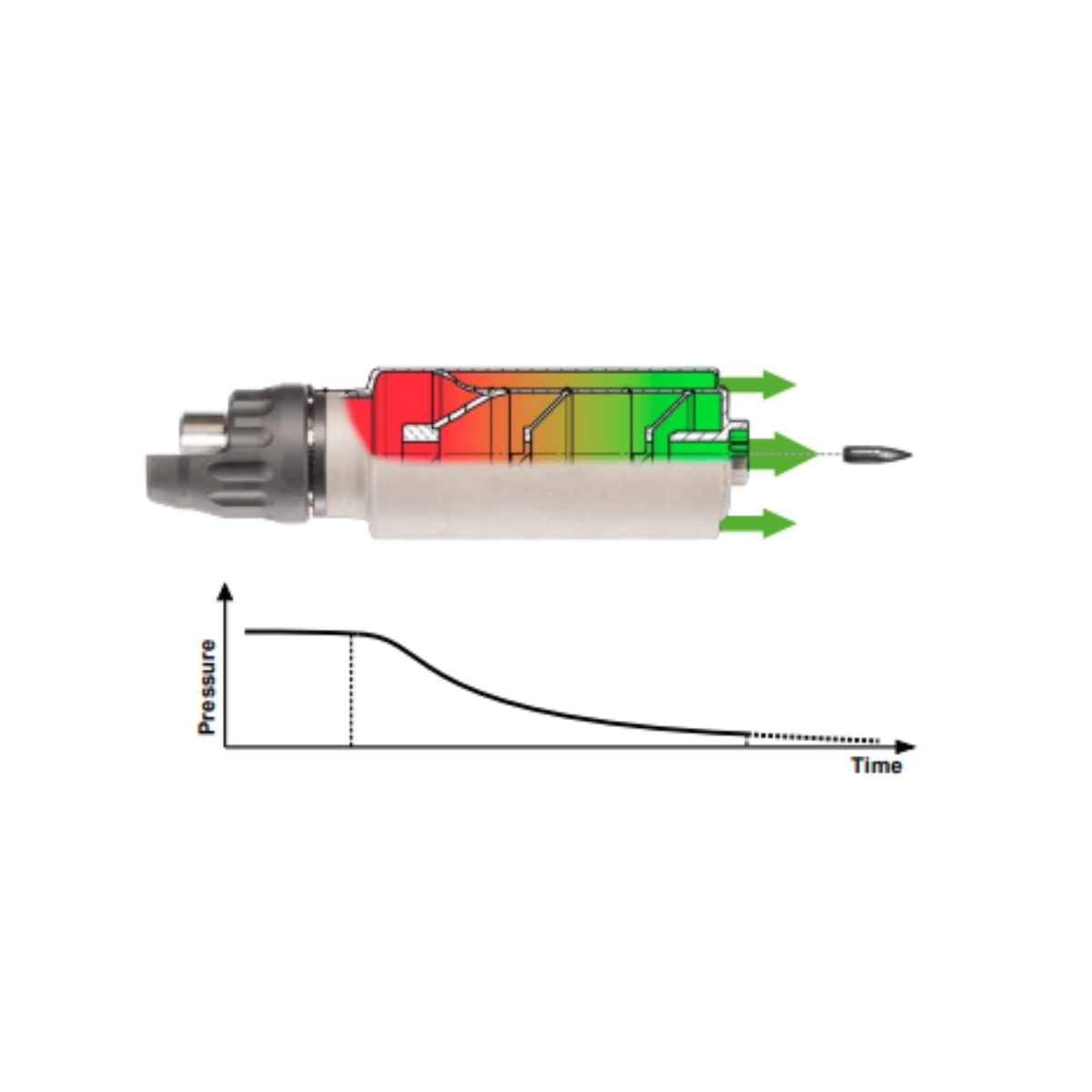

Reduced Backpressure System – technologia RBS

Jednym z najważniejszych elementów konstrukcji B&T PRINT-X RBS Compact jest Reduced Backpressure System, czyli system ograniczania ciśnienia wstecznego.

W klasycznych tłumikach dźwięku spowolnienie rozprężania gazów prochowych może powodować wzrost ciśnienia wstecznego, szczególnie odczuwalny w broni samopowtarzalnej z układem gazowym.

Zjawisko to może wpływać na pracę mechanizmu przeładowania oraz zwiększać ilość gazów przedostających się w kierunku strzelca.

Technologia RBS wykorzystuje odpowiednio ukształtowane kanały przepływowe, których zadaniem jest ograniczenie tego efektu przy jednoczesnym zachowaniu właściwości tłumiących.

Rozwiązanie może przyczyniać się do:

• ograniczenia ciśnienia wstecznego w układzie broni,

• zmniejszenia ilości gazów wydostających się w kierunku strzelca,

• ograniczenia wpływu tłumika na charakterystykę pracy mechanizmu przeładowania,

• poprawy komfortu użytkowania broni z tłumikiem.

Rzeczywiste działanie systemu zależy od konstrukcji broni, długości lufy, rodzaju amunicji i warunków eksploatacyjnych.

Technologia PRINT-X – druk 3D z metalu

B&T PRINT-X RBS Compact wykorzystuje technologię wytwarzania addytywnego, polegającą na budowaniu metalowego elementu warstwa po warstwie.

W przeciwieństwie do tradycyjnych metod produkcji, druk 3D umożliwia uzyskanie skomplikowanych kształtów wewnętrznych bez konieczności wykonywania i łączenia wielu oddzielnych elementów.

Technologia ta pozwala projektować zaawansowane kanały przepływu gazów, dostosowane do wymagań systemu RBS.

Zintegrowana konstrukcja korpusu ogranicza liczbę połączeń spawanych, co stanowi istotną zaletę w urządzeniu narażonym na wysokie temperatury i zmienne obciążenia ciśnieniowe.

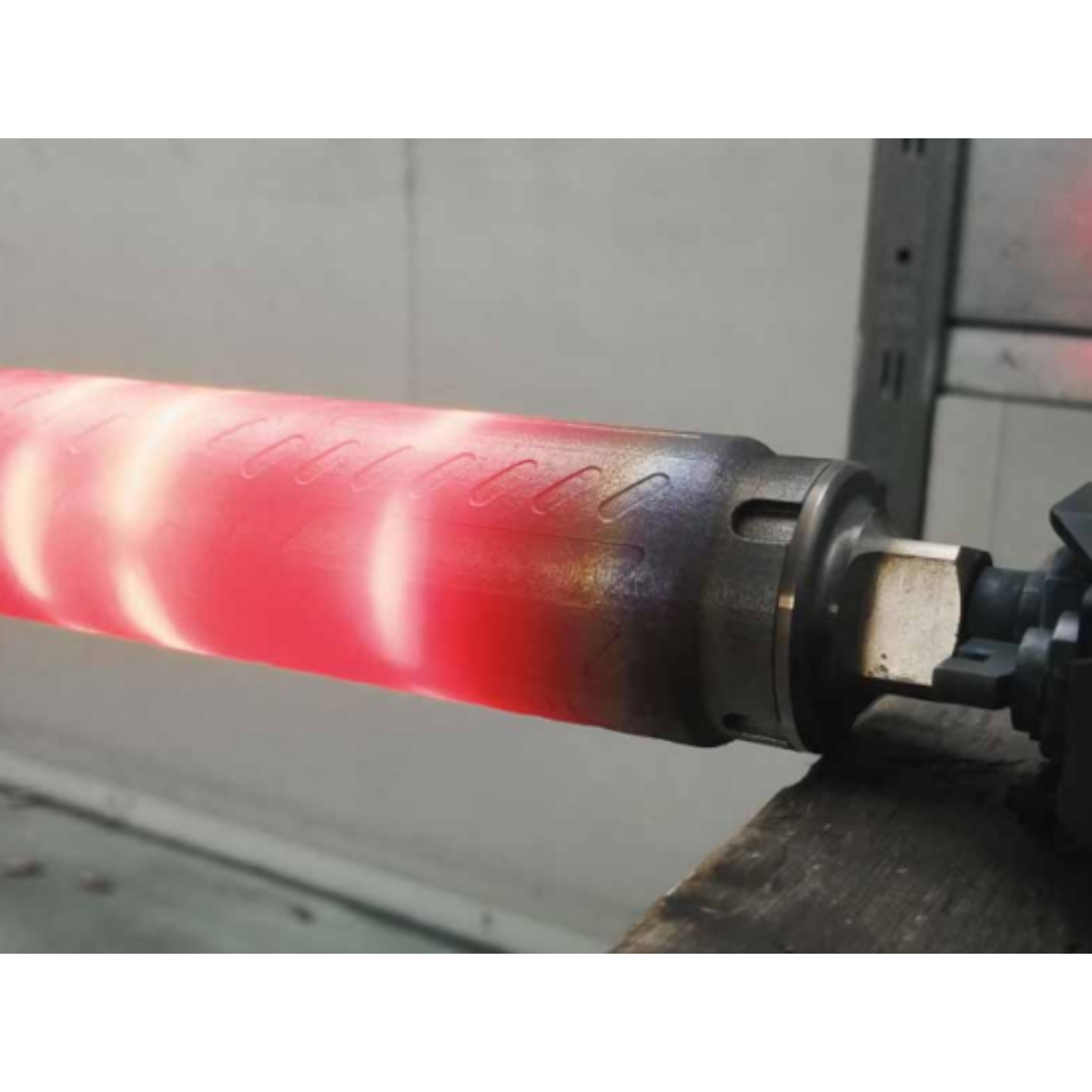

Inconel 718 – wytrzymałość w wysokich temperaturach

Korpus tłumika wykonano z Inconelu 718, stopu niklowego stosowanego w elementach pracujących w wymagających warunkach termicznych.

Materiał wyróżnia się:

• wysoką odpornością na temperaturę,

• odpornością na korozję,

• korzystnymi właściwościami mechanicznymi,

• odpornością na obciążenia występujące podczas intensywnej pracy,

• możliwością wykorzystania w zaawansowanych procesach druku 3D z metalu.

Zastosowanie Inconelu 718 pozwala uzyskać wytrzymałą konstrukcję dostosowaną do kontaktu z gorącymi gazami prochowymi.

Materiał nie oznacza jednak nieograniczonej odporności na przegrzewanie. Podczas użytkowania należy przestrzegać zaleceń producenta dotyczących dopuszczalnych warunków eksploatacji.

Zaawansowana geometria wewnętrzna

Konstrukcja PRINT-X wykorzystuje odpowiednio zaprojektowany układ kanałów i przegród, odpowiadających za przepływ gazów prochowych.

Technologia druku przestrzennego pozwala na tworzenie geometrii, których wykonanie tradycyjnymi metodami obróbki byłoby utrudnione.

Rozwiązanie umożliwia połączenie dwóch istotnych funkcji:

• ograniczania huku wystrzału,

• zmniejszania ciśnienia wstecznego.

Właściwości te stanowią podstawę działania systemu Reduced Backpressure System.

System szybkiego montażu QDM

B&T PRINT-X RBS Compact wyposażono w system QDM, przeznaczony do współpracy z kompatybilnymi urządzeniami wylotowymi B&T.

Rozwiązanie Quick Detachment umożliwia szybki montaż i demontaż tłumika, bez konieczności każdorazowego mocowania urządzenia bezpośrednio na gwincie lufy.

System QDM stanowi element rodziny rozwiązań montażowych B&T.

Przed zakupem należy potwierdzić kompatybilność konkretnego urządzenia wylotowego z oferowanym wariantem tłumika. Poszczególne systemy montażowe B&T nie są automatycznie zamienne.

Redukcja huku wystrzału

Podstawowym zadaniem tłumika B&T PRINT-X RBS Compact jest ograniczenie poziomu hałasu powstającego podczas strzelania.

Odpowiednio ukształtowane kanały wewnętrzne wpływają na rozprężanie gazów prochowych, zmniejszając intensywność impulsu akustycznego opuszczającego lufę.

Konstrukcja RBS łączy tę funkcję z ograniczaniem ciśnienia wstecznego.

Tłumik nie eliminuje całkowicie huku wystrzału i nie zastępuje ochronników słuchu.

Dane techniczne

• Producent: B&T / Brügger & Thomet

• Kraj producenta: Szwajcaria

• Seria: PRINT-X

• Model: RBS Compact Inconel QDM

• Numer katalogowy: SD-140768

• Rodzaj: tłumik dźwięku do broni palnej

• Kaliber: .223 Rem / 5,56 × 45 mm

• Technologia: RBS – Reduced Backpressure System

• Technologia produkcji: druk 3D z metalu

• Materiał korpusu: Inconel 718

• Konstrukcja: zintegrowana

• System montażowy: QDM – Quick Detachment Mount (niewymienny)

• Wariant: Compact

• Wykończenie: Bead Blasted

• Długość: 170 mm

• Średnica: 44 mm

• Waga: 486 g

O producencie B&T

B&T (Brügger & Thomet) to szwajcarski producent broni palnej, tłumików dźwięku oraz akcesoriów strzeleckich, działający od 1991 roku. Firma rozwija zaawansowane systemy tłumienia huku wystrzału, w tym konstrukcje wykorzystujące technologię druku 3D i Reduced Backpressure System. W ofercie marki znajdują się między innymi tłumiki PRINT-X, urządzenia wylotowe i systemy szybkiego montażu.
